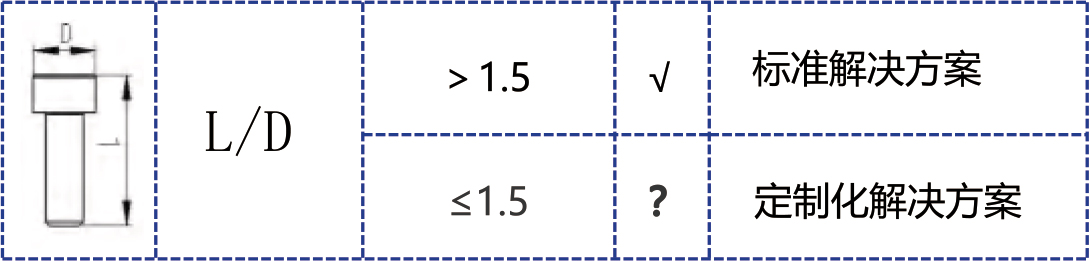

螺釘分析只有合適的螺釘,螺釘?shù)木o固過程可以很好的實現自動化裝配。分釘器、送釘嘴和批頭的設計都取決于螺釘?shù)某叽?。如果螺釘?shù)拈L度L與直徑D的比例不合適,那么螺釘就會存在卡釘風險。

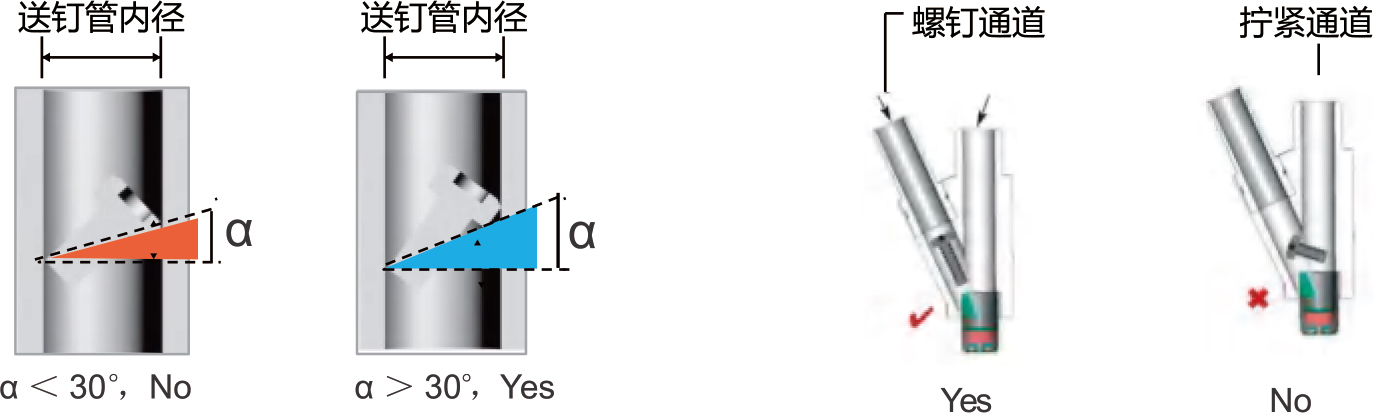

一般情況下,所選螺釘?shù)男螤钚枰獫M足以下條件:當螺絲長徑比較小時,可能存在接觸角小于30°的情況,螺釘就有卡在送釘管內的風險。這個角度很容易在CAD上以圖形的方式來確定。另外螺釘通道與擰緊通道的交叉點是槍頭上的一處關鍵節點。對于短螺釘,可能需要采取特殊措施及方案。
